SISTEM INSTALASI WIKA HEAT PUMP WATER HEATER UNTUK KOLAM RENANG

Article SISTEM INSTALASI WIKA HEAT PUMP WATER HEATER UNTUK KOLAM RENANG installasi heat pump kolam renang

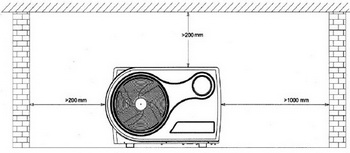

Lokasi Installasi

alt text

alt text

Gambar Sistem Plumbing

alt text

Isolasi Pipa

Untuk menjaga konsumsi daya yang rendah dan untuk memenuhi standart yang berlaku, semua pipa air panas harus terisolasi.

Catatan : Pastikan aliran air di dalam unit tidak lebih kecil dari 80% dari rata-rata aliran air.

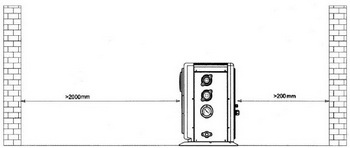

Penempatan Unit

alt text alt text
  1. Unit ini harus berada pada permukaan yang datar , kokoh, sebaiknya disemen.
  2. Saat memasang unit, direkomendasikan kemiringan 1 cm / meter untuk mengalirkan air hujan.
  3. Saat memasang unit dalam kondisi iklim yang keras, suhu di bawah nol, salju, kelembaban tinggi, dianjurkan memasang unit dengan jarak dari tanah sekitar 20 cm.

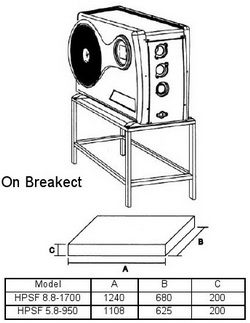

  4. Dianjurkan untuk memiliki breaket sesuai dengan ukuran unit.
  5. Direkomendasikan memasang karet penahan getaran.
  6. Ketika penempatan unit, sisakan ruang kosong yang cukup di sekitarnya untuk pemeliharaan.
  7. Unit adalah pendingin udara. Karena itu, mereka harus dipasang di luar ruangan di daerah yang bebas untuk memberikan sirkulasi udara bebas ke kondensor.
  8. Melindungi unit dari sinar matahari langsung atau hujan, tapi tidak menutup unit yang menyebabkan ventilasi udara yang buruk.
  9. Unit ini harus bebas dari gas yang mudah meledak dan cairan korosif, dan minyak

alt text

Pemasangan Saluran Pembuangan

alt text

Silahkan pasang konektor drain seperti terlihat pada gambar bila diperlukan. Di beberapa daerah dingin (temperatur udara dibawah 0), Jangan gunakan konektor drain, karena biasanya akan tersumbat oleh es

Pemasangan Pipa Air

alt text

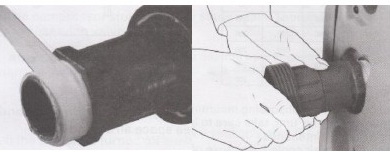

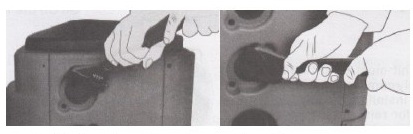

1. Buka tutup pipa dengan kunci inggris.
alt text

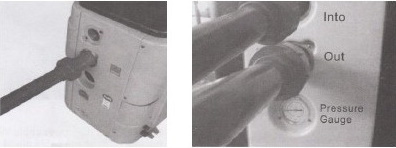

2. Lilitkan seal tape konektor inlet dan konektor outlet.3. Pasang pipa inlet dan outlet ke unit.
Catatan : Kemiringan unit harus kurang dari 20°.
alt text alt text

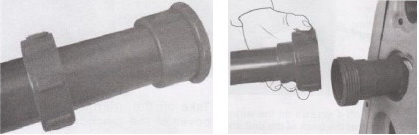

4. Oleskan lem pipa ke pipa air yang disiapkan kurang lebih 30 mm.5. Masukan pipa ke konektor B sedalam kurang lebih 28 mm.
alt text
6. Pasang water mur pipa. Tidak perlu untuk menggunakan seal tape disini, karena konektor sudah memiliki O-ring sendiri
alt text
Catatan : Air dari kolam renang harus selalu melewati sistem penyaringan sebelum masuk unit. Beberapa kotoran, jika tidak disaring, mungkin merusak atau meyebabkan kebocoran HE Titanium/PVC dan menyebabkan beberapa kegagalan lainya.

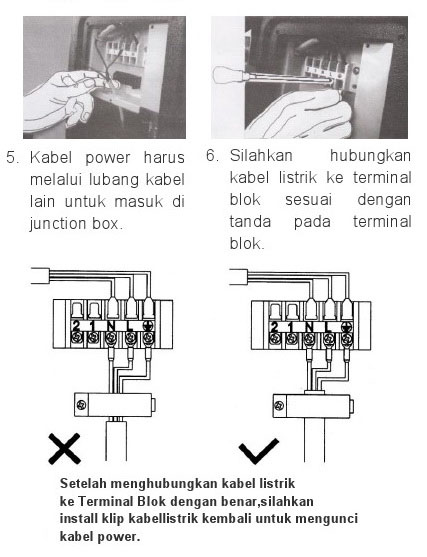

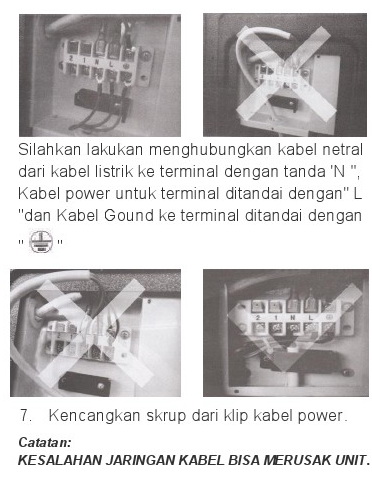

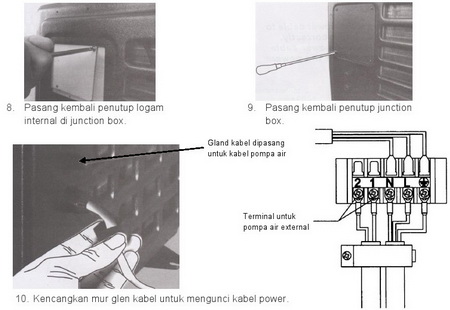

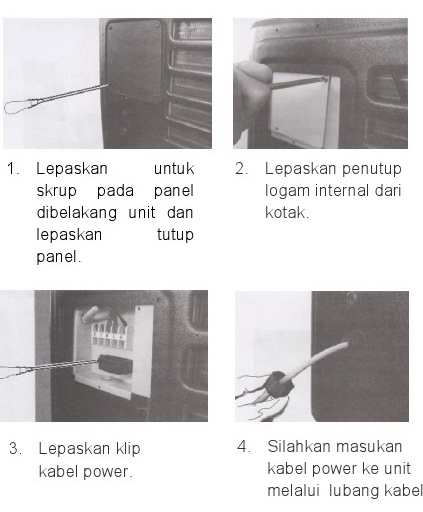

Koneksi Listrik

  1. Wiring instalasi listrik harus dilakukan sesuai dengan wiring diagram ditempelkan junction box unit.
  2. Unit ini harus memiliki sistem grounding melalui blok terminal yang disediakan dalam junction box.
  3. Untuk model 3 Phase, controller terdapat proteksi daya fase. Ketika ada kesalahan urutan phase atau ada 1 fase yang hilang, unit tidak akan hidup dan kode EE04 ditampilkan pada kontroler kabel sampai kesalahan telah diperbaiki kemudian restart power.
  4. Tegangan suplai tidak harus selalu lebih dari 10%. Ketidak-seimbangan antara fase tidak boleh lebih besar dari 3%.

alt text

alt text

alt text

alt text
